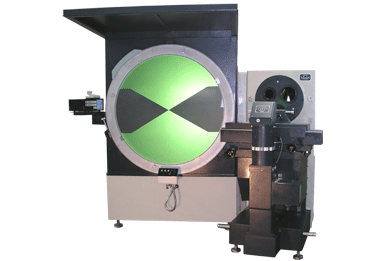

JT7 φ1200mm投影仪
本仪器能方便而迅速地测量被测件的长度、角度、轮廓，表面形状等，例如：齿轮、凸轮、螺纹，各种样板，各类刀具（滚刀、铣刀、成型车刀。。。。。）以及各种复杂形状的零件，特别适用于大尺寸，复杂形状被测件的测量，因而被广泛应用于汽轮机厂，航发动机厂，工具厂及有关的各种机械制造厂等。
产品介绍
一、 特点：
1、 投影屏面积大，可以使较大尺寸被测件得到完整的影像。
2、 工作台测量范围大，读数系统采用数字显示。
3、 工作台从纵、横向传动采用电动，电器开关集中控制，操作使用方便。
4、 先进的光栅传感器数显技术和数据处理系统，效率高，误差小。
二、 用途：
本仪器能方便而迅速地测量被测件的长度、角度、轮廓，表面形状等，例如：齿轮、凸轮、螺纹，各种样板，各类刀具（滚刀、铣刀、成型车刀。。。。。）以及各种复杂形状的零件，特别适用于大尺寸，复杂形状被测件的测量，因而被广泛应用于汽轮机厂，航发动机厂，工具厂及有关的各种机械制造厂等。
三、 规格参数：
1、 投影屏：
a 影屏尺寸（ mm ） φ 1200
b 转动最小读数值： 1 ′
2、 物镜
3、 工作台
台面尺寸（ mm ） 800 × 230
测量范围（ mm ）
a 纵向： 300
b 垂向： 200
c 横向（调焦） 60
d 转动： ± 15 °
e 纵向、垂向数字显示最小显示值： 0.001mm
4 、工作台面离物镜光轴距离： 最大 255 mm 最小 55 mm
5 、使用顶针架时被测件的最大尺寸（ mm ）：直径φ 300 ，长度 450
6 、仪器外形尺寸（长×宽×高）： 3500 × 2320 × 2250
